公厕水箱电动落水胆

发布于:2021-05-15 17:24:21 点击量:

      公厕水箱电动落水胆是传统厕所水箱虹吸式自动落水胆的换代产品(默认电动、停电时可切换成传统虹吸式自动落水胆),主要用于沟槽式厕所的节水改造。

      公厕水箱电动落水胆应用:

       1、与沟槽式厕所感应节水控制器(如GY-3)配套组成电动落水胆式沟槽节水器,与传统自动落水胆式具沟槽节水器相比,节电95%、节水率提升约10%,且冲力更大、冲洗效果更好。遇停电还可切换成传统虹吸式自动落水胆,确保环境卫生。

       2、与延时开关配套组成手动(手控电动)冲水系统;

       3、与定时开关配套组成定时冲水系统;

       4、序1+序2构成具有手动功能的红外线感应自动冲水系统;

       5、序1+序3构成有定时冲水功能的红外线感应自动冲水系统。
       电动落水胆是沟槽式厕所感应节水器理想的配套落水胆。


       电动落水胆式沟槽节水器与自动落水胆式沟槽节水器比较



  电动落水胆式沟槽节水器

 自动落水胆式沟槽节水器

特点

 浮球阀进水、电动冲水(电控执行器)、停电可用

 电磁阀进水、自动冲水(虹吸冲水)、停电不能用



组成



 两用落水胆+感应器+控制器+浮球阀

 自动落水胆+感应器+控制器+电磁阀
进水

 1、浮球阀进水,不用电、无能耗;

 2、水箱水位达到设定高度停止进水、进水量不受水压 影响

 1、电磁阀进水,通电时间一般5~10分钟;

 2、控制器控制电磁阀进水时间、水箱进水量受水压影响

冲水

  1、电控冲水,通电时间10秒左右、能耗几乎可忽略,且严格按设定时序冲水;

 2、冲水阀瞬间开启,冲力大

 1、水满自动冲水,不用电;设定的冲水时序容易被打乱,水压高提前冲、水压低该冲不冲;

 2、冲水阀缓慢开启,冲力逐渐加大,前期冲力不足



停电



 浮球阀正常工作,将落水胆切换到自动冲水状态可正常使用



 电磁阀不能工作,水箱不能进水、不能使用



结论

 1、机械进水、电控冲水、冲水阀瞬间开启、冲力大;停电可用;

 2、电控执行器通电时间短、寿命是电磁阀的2倍以上,节电95% ;

 3、提升节水率10%左右

 1、电控进水、机械冲水、冲水阀逐渐开启、前期冲力不足;停电不能用;

 2、通电时间长,电磁阀寿命短

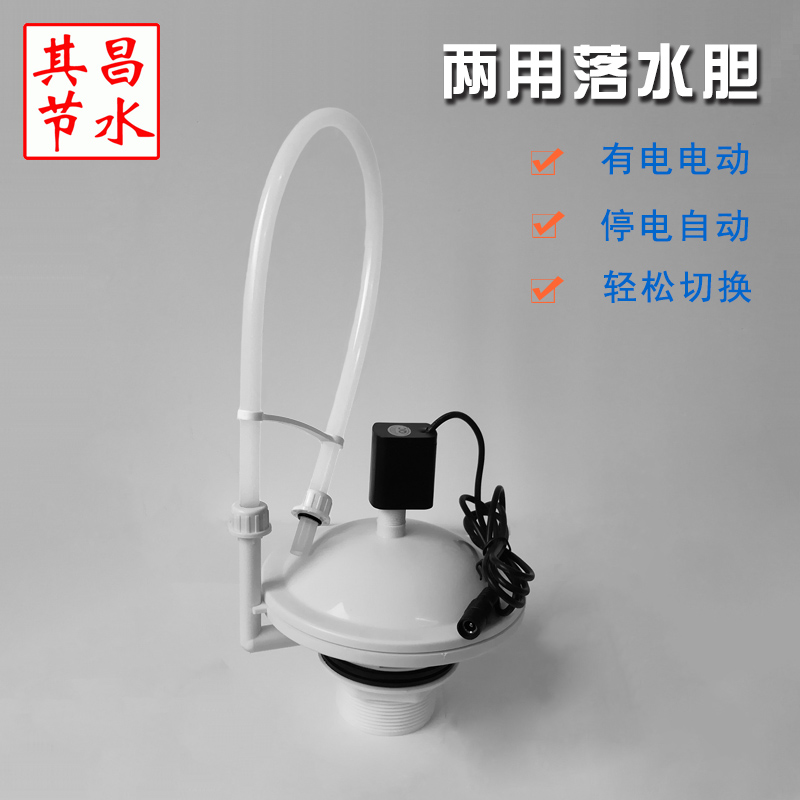

电控落水胆

     图示为默认状态(电动),执行器由12V3C认证电源供电,连接方式5.5x2.1DC接头,可以接沟槽式  厕所感应节水器如GY-3,也可以接延时开关、定时器。

        停电时拔下电动执行器、插上软管秒变传统虹吸式自动落水胆。

电动落水阀及新式浮球阀套件

       电动落水胆+20cm任意定型304加厚不锈钢波纹管+微型浮球阀。相比老式长柄式浮球阀,微型浮球阀具有故障低、灵敏、可靠等优点。塑料均为全新料,经久而用。

电控落水胆安装示意图一电动落水胆安装图二

图中,1、进水阀,2、波纹管,3、浮球阀,4、电动执行器,5、落水胆体,6、水箱,7、上下密封垫,8、螺母,9、倒U形管

新式浮球阀安装实例:高水位


微型浮球阀安装示意图:低水位

        弯曲波纹管可调节水箱注水高度,灵活方便;浮球阀连接在水管上,无需在水箱上开孔(既有水箱改造可沿用老式长柄浮球阀)。


其昌电动落水胆专用触摸延时开关其昌专用触摸延时开关及明装底盒(均为全新阻燃材料)
