空气膨化淋浴节水阀

发布于:2019-04-22 09:55:17 点击量:

      其昌空气膨化淋浴节水阀(空气注入式淋浴节水阀、空气增压淋浴节水阀)是宾馆酒店客房、医院病房、各类浴室澡堂及家庭理想的淋浴节水装置,已成功应用于数千家宾馆酒店、医院、浴池浴室、健身中心等场所,平均节水节能可达50%,商业用水一般3个月内即可收回投资(节约的不仅仅是自来水,还包括热水——很多热水成本达~30元/吨,参见淋浴节水改造效益分析)。
      合同能源管理龙头企业上海东方低碳科技产业股份有限公司2013年以来已在北京金茂威斯汀酒店、北京新云南皇冠酒店、北京中关村皇冠假日酒店、西安凯宾斯基酒店、重庆洲际酒店、杭州国际假日酒店、杭州邵逸夫医院等项目选用本产品,在不影响客户用水体验的前提下获得了良好的节能节水效益。
      一、原理:其昌空气膨化淋浴节水阀(空气注入式淋浴节水阀)应用文丘里原理,将水的压力能转化为动力能并吸入空气、使水和空气充分混和、膨化后高速喷出,减少用水量而保持喷洒范围和喷淋力度,高效节水并提高用水舒适度。
      二、功能:
      1、实际流量小而喷洒范围大,高效节水节能(节约的是40°C左右的热水);
      2、水中氧气含量高,可避免老人小孩及体弱者在淋浴过程中发生缺氧;
      3、富含氧气的水泡在皮肤上破裂时对皮肤有按摩作用;
      4、富氧水对皮肤有保健作用。
      其昌空气注入式淋浴节水阀具有气水混和效果好、结构简单(只有两个零件)、小巧精致、适用范围广等优点,是酒店客房、洗浴中心、公共浴室、大众浴池和家庭淋浴的理想产品。
      三、适用水压:≥0.1MPa(客户实际最低使用压力0.05MPa)
      四、节水效果:与选用的阀芯型号和使用环境,如水压、喷头等有关,参见下表。
      其昌空气注入式淋浴节水阀包括PS15-N1、PS15-W1两个基本型号,两者功能完全一样,外观略有区别:N1的外圆柱面上有一对对称的扳手卡止面,W1没有。

其昌空气注入式淋浴节水阀有6个标号的阀芯供选择,不同阀芯的压力-流量关系如下,用户可根据实际需要选择

阀芯型号

1

2

3

4

5

6

未安装淋浴阀

水压(MPa)

流量L/min(升/分钟)

0.1



4.4

5.3

5.9

6.9

7.5

11.3

0.15

4.3

5.3

6.5

7

8.5

9.2

13.9

0.2

4.8

6

7.3

8

9.8

10.4

16

0.25

5

6.5

7.6

8.5

10.7

11.5

17.8

0.3

5.3

6.7

7.9

8.9

11.1

12

>18

0.35

5.7

7.2

8.5

9.6

11.4

12.5



0.4

6

7.6

9

10.2

12.2

13



   说 明

1. 安装淋浴节水阀后4L/min以上可满足基本的洗浴需要,节水率高、舒适性差;7L/min可兼顾舒适性和节水率,适合多数家庭、公共浴室、大众澡堂及经济性酒店;8L/min以上有较好的舒适性;大流量顶喷应选择10L/min以上流量。

2. 0.3MPa下,安装淋浴节水阀后6~7L/min的洗浴效果相当于安装前12~14L/min的洗浴效果。

3. N1型淋浴节水阀、W1型淋浴节水阀分别默认标配3、2号阀芯。

4.  测试喷头为2英寸中等流量锥形喷头。


      五、安装方式:如图连接在水管和喷头之间,连接标准为G1/2"管螺纹。
      安装建议:
      1.优先采用垫片密封(随产品附赠1个带滤网的密封垫圈);
      2.有防盗要求的场合用生料带或密封胶密封(应选用无毒密封胶)。
      六、材质:黄铜电镀(多层复合电镀)
      七、包装方式:工程装:180只/箱。

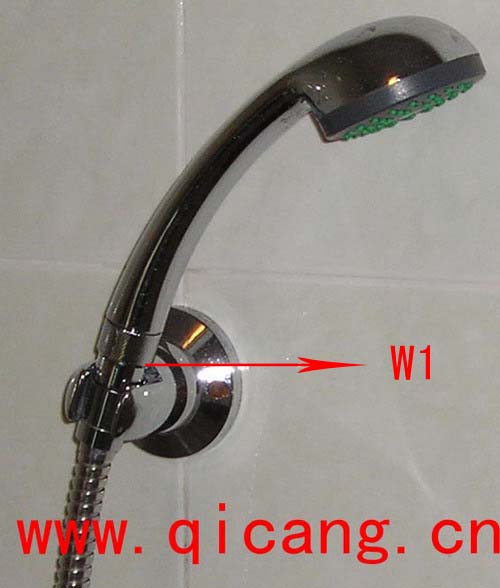

空气注入式淋浴节水阀安装示例

(示例为锥形淋浴喷头的安装,盘形顶喷的安装方式与此相同)


——升级换代产品PS15-XN1空气注入式淋浴节水阀已投放市场。


附:其昌第一代空气注入式淋浴节水阀(早已淘汰)
